變頻器輸入電流比輸出電流小的原因分析

    變頻器的輸入電流與電動機所需的功率、供電電壓、變頻器的效率、功率因數等有關。而變頻器的功率因數是隨著電源的阻抗而變化的，低阻抗導致較低功率因數，高阻抗導致較高的功率因數。由于變頻器所帶負載是電動機，使輸入輸出的功率因數不一樣，用變頻器后輸出端的功率因數是高于輸入端功率因數的。

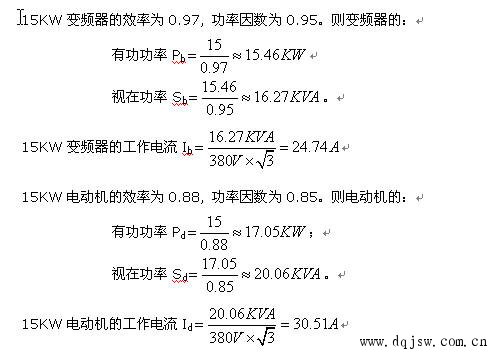

    電動機的電流取決于所需的軸功率，電動機的功率因數通常比變頻器的功率因數要低，由于這個特點，變頻器的輸入電流就會比所驅動的電動機電流要小一些。如有一臺15KW／380V的4極電動機，用一臺對應的變頻器拖動，現把相關參數計算如下：

變頻器
    從上可看出，變頻器的輸入電流比輸出電流小是客觀存在的。有人認為以下因素也會導致變頻器的輸入電流比輸出電流小。
     變頻器的輸出電流是由逆變器提供的，通過脈寬調制電流的波形近似于正弦，只有增大輸出，才能保證負載的需要，一般大于輸入的10%。
     變頻器在運行時輸入端、輸出端的電流含有高次諧波，很難測量出相位角，按傳統測量方法也會產生測量誤差。
     常規儀表測量含有諧波成分的電流、電耗是會有一定的誤差，但不管測量的結果如何，變頻器的輸入功率因數一般較高，約0.95以上，而電機輸入功率因數，一般為0.85左右，那么從能量守恒來考慮。輸出電流必定比大于輸入電流才能滿足等式的平衡。
