變頻器基本參數設置的重要性

一、常常被用戶忽略的變頻器基本參數
P0.12、設定變頻器最大輸出電壓；
P0.15、設定變頻器輸出最大電壓時對應的最小頻率（電機基本頻率）；
P9.01、設定電機級數；
P9.02、設定電機轉速；
PA.02、轉差補償功能。
二、參數分類為
P0.12、P0.15、P9.01、P9.02、四個為電機基本參數，必須按“被控制電機”的基本參數設
置。PA.02、為變頻器增強功能參數。
三、參數正確設置的必要性
1、P0.12、P0.15 為最大輸出電壓對應電機基本頻率，如果設置不正確，可能導致電機性能下降（如：力矩不足）或變頻器過流、過載故障保護。
2、P0.15、P9.01、P9.02 為基本頻率對應電機級數的額定轉速，如果其中一個參數設置不正確，可能變頻器性能下降（如變頻器過壓、過流、過載故障保護，還會導致電機運行失速）
3、PA.02 為變頻器增強功能參數，此參數矢量1 控制模式下最為關鍵，只有電機基本參數設置正確時才能增強變頻器性能，否則，適得其反。
其現象如下：圖 1，在矢量1 控制模式下，參數設正確時的運行曲線；圖 2，在矢量1 控制模式下，參數設不正確時的運行曲線。

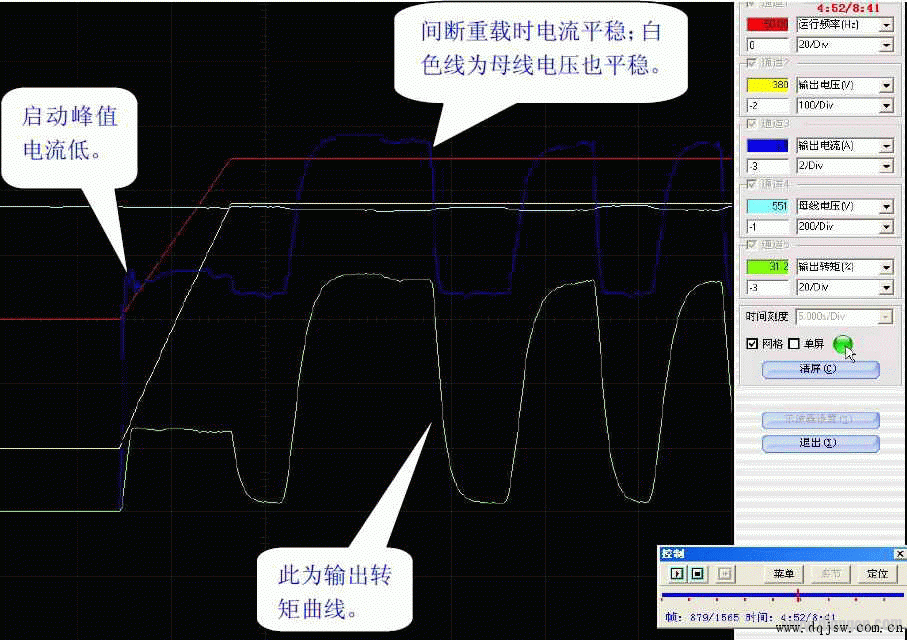

圖1 在矢量1 控制模式下，參數設正確時的運行曲線

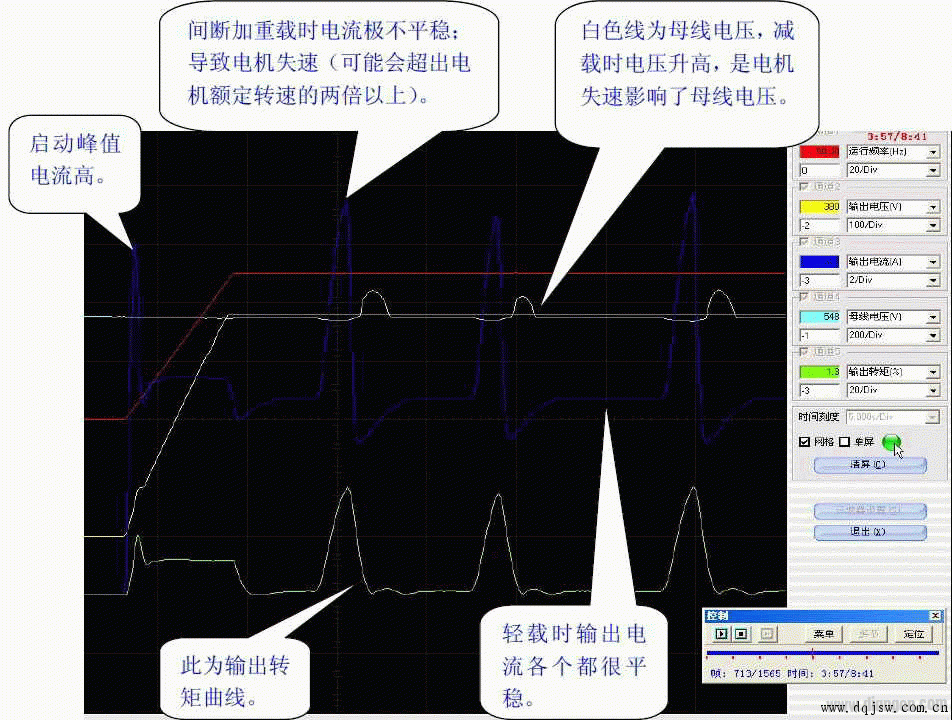

圖2 在矢量1 控制模式下，參數設不正確時的運行曲線
看了以上監測到的數據圖后，我想大家都已經明白了變頻器在調試過中，電機的基本參數是那么的至關重要。它關系到變頻器能長期使用，性能長期穩定。
四、目前經常因電機基本參數影響變頻性能的行業以及應用對策：
1、機床行業（如：數控制車床、數控高速鉆床、數控高速銑床等）。
機床行業分電機轉速低的設備和高轉速的設備，為了提高生產效率，大部分機床設備都要求高轉速的電機，配備變頻來調速，電機基頻分100Hz、200 Hz、400Hz、800 Hz、2670 Hz 等，在這些電機上轉速都不明確，所以有些用戶就只設置基本頻率，因電機轉速不明，就保持默認值不變。這樣設備在調試輕載運行時變頻器是很穩定，當?shù)接脩羰褂脮r(shí)，問題就出現了。
2、高速切削設備（如：木工設備、材料剪切設備等）。
此設備要求電機轉速中等，一般兩對級電機使用較多，往往用戶只設置轉速，忘了設置級數，甚至以為只是使用了變頻器的V/F 控制模式，對電機參數不重視。
3、重型設備（如：提升機、起吊設備、輸送設備等）
此設備為低速設備，要求電機轉速低、低速扭矩大，選用的電機往往都是多對級電機，用戶也會以為只是使用了變頻器的V/F 控制模式來調節速度，對電機參數并不重視，只是設置了控制功能參數，變頻能運行起來，就寥寥無事了。
對策：
如果因電機參數不明，可以使用三相異步電動機轉速公式計算：為n=60f/p(1-s)，f 為基本頻率、p 為電動機的極對數、s 為轉差率、n 為額定轉速。如果因數據太大，無法設置到變頻器內部時，建議把 PA.02 設為0%。
