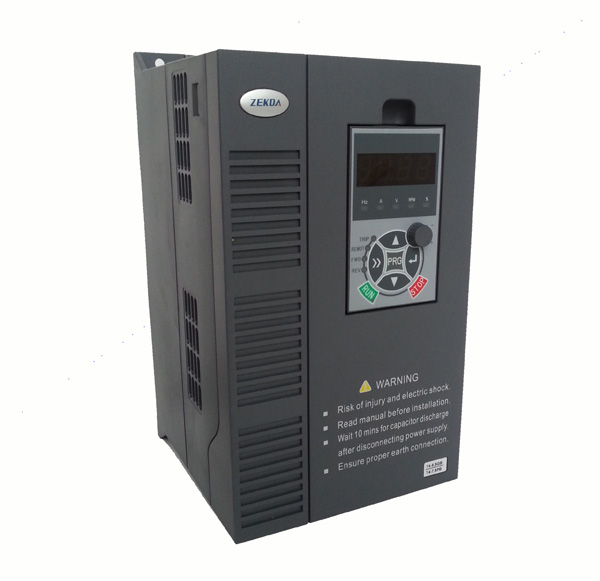

產品名稱:澤凱達ZKD8000-T45R5GB-7R5PB
  • 產品介紹



·                                 品牌/型號:澤凱達/ZKD8000-T45R5GB-7R5PB

·                                 應用范圍:專用

·                                 直流電源性質:電壓型

·                                 產品系列:ZKD8000

·                                 額定電壓:三相AC400V

·                                 適配電機功率:5.5KW

·                                 控制方式:電壓矢量

·                                 供電電壓:低壓

·                                 電源相數:單相

控制方式

閉環矢量控制*

開環矢量控制

V/F控制

啟動轉矩

0.00Hz  180%

0.5Hz  150%

1.50Hz  150%

調速范圍

1:1000

1:100

1:50

穩速精度

± 0.02%

± 0.2%

± 0.5%

轉矩控制

轉矩精度

±5%

±10%

轉矩響應時間*

<10ms

<20ms

產

重點功能

轉矩/速度控制模式切換、多功能輸入/輸出端子、欠壓調節、三地切換、轉速跟蹤、轉矩限制、多段速運行、自整定、S段曲線加減速、轉差補償、PID調節、簡易PLC、定長控制、下垂控制、限流控制、手動/自動轉矩提升、電流限定、AVR功能

頻率設定方式

操作面板設定、端子Up/Dn設定、上位機通訊設定、模擬設定AI1/AI2、端子脈沖X4,X5設定

頻率范圍

0.00300.0Hz

輸入頻率分辨率

數字設定:0.01Hz

模擬設定:最高頻率 0.1%

起動頻率

0.0060.00Hz

加減速時間

0.13600s

過載能力

G型機:150%額定電流60s,180%額定電流20s

P型機:120%額定電流60s,150%額定電流1s

能耗制動能力

制動單元動作電壓:650750V

直流制動能力

直流制動起始頻率:0.00300.0Hz

直流制動電流:P型機:0.0~80.0%; G型機:0.0~100.0%

直流制動時間:0.030.0s;無需直流制動起始等待時間,實現快速制動

磁通制動功能

可通過增加電機磁通量的方法使電機快速減速

多功能MKF

獨創的多功能鍵可設置經常使用的操作:JOG、正反轉切換、運行命令給定方式切換等

參數拷貝

標準操作面板可實現參數上傳、下載;對已經上傳的參數可選擇禁止上傳覆蓋

共直流母線

全系列可實現多臺變頻器共用直流母線供電

獨立風道

全系列采用獨立風道設計,支持散熱器柜外安裝方式

擴展卡

IO擴展卡、注塑機接口卡等

上電自檢

實現對內部及外圍電路的上電自檢,如電機接地、+10V電源輸出異常、模擬輸入異常

保護

功能

電源欠壓、過流保護、過壓保護、干擾保護、自整定故障、模塊保護、散熱器過熱保護、變頻器過載保護、電機過載保護、外設保護、電流檢測異常、輸出對地短路異常、運行中異常掉電、輸入電源異常、輸出缺相異常、EEPROM異常、繼電器吸合異常、溫度采樣斷線、編碼器斷線、+10V電源輸出異常、模擬輸入異常、電機過熱、通訊異常、版本兼容異常、拷貝異常、擴展卡連接異常、端子互斥性檢查未通過、硬件過載保護

環

使用場所

垂直安裝在良好通風的電控柜內。不允許水平或其它的安裝方式。冷卻介質為空氣。安裝在不受陽光直曬,無灰塵、無腐蝕性氣體、無可燃性氣體、無油霧、無蒸汽、無滴水的環境

環境溫度

-10+40℃,4050℃之間降額使用,每升高1℃,額定輸出電流減少1%

濕度

595%,不允許凝露

海拔高度

02000米,1000米以上降額使用,每升高100米,額定輸出電流減少1%

振動

3.5mm,29Hz10 m/s2,9200Hz15 m/s2,200500Hz
